插入式熱式氣體質量流量計

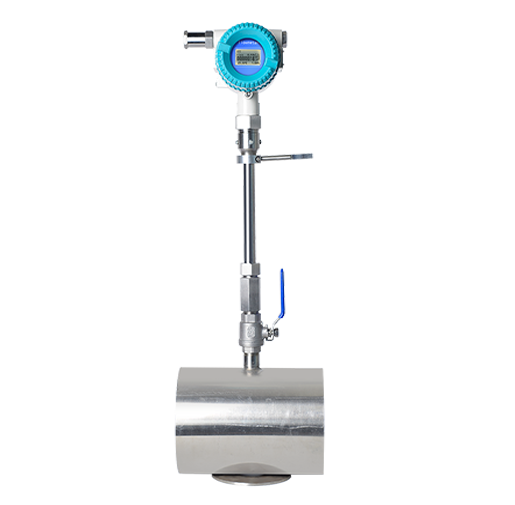

ATMF插入式熱式氣體質量流量計

測量介質: 各種氣體(乙炔氣除外)
管道范圍: DN32以上口徑
精度等級: ±1~2.5%
供貨類型: 一體結構、分體結構
插入式熱式氣體質量流量計使用于大口徑,安裝方便,經濟使用,測量精度高,廣泛應用于壓縮機,鼓風機等出風口的氣體,適用于干凈,干燥的氣體,特點量程比寬,測量精度高,安裝方便。
產品簡介
 熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH,一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時,其中傳感器RH被加熱,另一個傳感器RMG用于感應被測氣體溫度。隨著氣體流速的增加,氣流帶走更多熱量,傳感器RH的溫度下降。

插入式熱式氣體質量流量計可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座,在底座上安裝1 寸不銹鋼球閥,而后用專用工具將管道打直徑為22mm的孔,打孔完畢后卸下專用工具,然后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式熱式氣體質量流量計適用管道直徑:DN32~6000mm。

優勢特點


01
無需壓力溫度補償,直接測量氣體質量流量,組成簡單,出現故障概率小。
02
量程比寬(大于100:1),裝卸方便,使用簡便。
03
快速響應,精度高,無活動部件,結構堅固,抗振動。
04
靈敏度高,尤其適合于大管徑、低流速的流量測量,可做泄露檢測;
05
現場顯示,信號輸出,上下限報警等。
06
可應用于高溫場合和腐敗環境中。
07
專有高濕、高溫算法,介質溫度可達500℃。
08
直接質量流量檢測,無需溫度壓力補償;
技術參數
性能 技術參數
結構形式 插入式 管道式
測量介質 各種氣體(乙炔氣除外)
管徑范圍 DN32以上口徑 DN10~DN200mm
流速范圍 0.1~120Nm/s
精度 ±1~2.5%
工作溫度 傳感器:-40℃~+120℃ 轉換器:-20℃~+45℃
工作壓力 介質壓力≤2.5Mpa 介質壓力:4.0Mpa
供電電源 DC24V或AC220V≤18W
響應速度 1s
輸出信號 4-20mA(光電隔離,大負載500Ω)、脈沖、RS-485(光電隔離)、HART協議
報警 1-2路繼電器常開觸點、10A/220V/AC、5A/30V/DC
供貨類型 分體結構、一體化結構
管道材質 碳鋼、不銹鋼
現場顯示 四行漢字液晶顯示
顯示內容 質量流量、標況體積流量、累積流量、標準時間、累積運行時間,標準流速等
防護等級 IP65
傳感器材質 不銹鋼 不銹鋼、碳鋼
產品選型
★ 測量介質、溫度,是否有腐蝕性
★流量范圍和用戶管道的內徑
★壓力等級
★是否現場顯示
★工作電源
★信號輸出、通訊
★是否要防爆
★ 安裝方式
★精度等級

ATMF插入式熱式氣體質量流量計可測量介質種類:

★氧氣、氮?dú)狻錃狻⒙葰?、曝氣、燃?xì)獾榷嘟M份氣體測量
★高爐煤氣、焦?fàn)t煤氣測量
★沼氣、水處理中的曝氣和氯氣測量
★壓縮空氣測量
★天然氣,液化氣,火炬氣,等氣體流量測量
★電廠高爐的一次風、二次風流量測量
★礦井下通風或排風系統流量測量
★燃?xì)膺^程中空氣流量測量
★煅燒爐管道氣流量測量
★水泥、玻璃廠生產過程中氣體流量測量
★溶劑回收系統中氣體流量測量
★半導體芯片制作過程中氣體流量測量
★啤酒生產過程中二氧化碳?xì)怏w流量測量
★加熱通風和空調系統中的氣體流量(速)測量
安裝事項

1、在安裝插入式熱式氣體質量流量計前請確認管道的實際內徑和壁厚。
2、首先在管道開22mm的孔,將底座焊接在開孔處,然后將ATMF插入式熱式氣體質量流量計其余部分一起裝入專用球閥內,根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手?jǐn)Q緊螺母。
3、轉動傳感器連桿,使標記箭頭與介質流動方向相同。
4、根據現場測得的數據換算出在傳感器連接桿上的相應刻度,鎖緊螺母即可。
5、如果您是橫向安裝質量流量計的顯示屏,可以90°、180°、270°的靈活安裝,滿足你現場實際需要。

安裝底座

    禁止在爆炸環境進行焊接操作。
    對焊接有特殊要求的環境應按照相關要求進行操作。
    底座根據安裝方式不同,分為焊接和卡接兩種。安裝時應使底座位于管道截面方向的頂點,并使底座通孔的軸心垂直于管道軸心。焊接型底座安裝完成效果圖(焊接位置已做防銹處理)。

安裝球閥

    將不銹鋼閥門與底座緊固。在壓接接觸面使用密封墊(介質溫度在100℃以下使用尼龍材質,100℃以上使用銅材質)。

打孔

    打孔之前要仔細確認現場環境,確保操作的安全。
    打孔完成后要及時關閉閥門,避免漏氣。
    在允許在線打孔安裝的場合,用森菱儀表公司的開孔工具,可以實現在線不停產開孔安裝,工具的使用方法參見相關說明。停產打孔時,可采用多種方法打孔,要保證孔的軸心與底座的孔軸心同心。若用氣割方式開孔,應把打孔操作安排在底座焊接之前。
